Описание настроек ПЛК в Л2.
Здесь находится описание параметров для ПЛК в Л2 в разделе настройки. Подробная инструкция по применению этих параметров находится в разделе ПЛК 1.0.
Напротив каждого целочисленного параметра написана единица измерения. Единицы измерения некоторых параметром могут изменяться в зависимости от настройки "использовать отбраковку по энкодеру".
|
|
Включение приведет к срабатыванию всех отмеченных галочкой блоков управления ПЛК. Выключение приведет к их полному отключению. |
|
|
Отображение истории по принятию решения об отбраковке/пропуске продукции. История будет отображаться на экране сериализации в режиме "старт". Каждая запись в истории имеет цвет, сигнализирующий о её типе, а также идентификатор, написанный внутри
|
|
|
Открыть панель отображения входящих и исходящий сигналов ПЛК. На этой панели пользователь может увидеть сигналы ПЛК в реальном времени (активированные входы и выходы будут загораться зеленым цветом), а так же подать выходящий сигнал вручную по кнопке стрелки.
|
|
|
Тип ПЛК. От типа ПЛК зависит набор посылаемых в него команд и подключение к нему. На конец 2025 года актуальными при настройке остаются только два типа
|
|
|
Скорость порта при подключении по ком-порту. По умолчанию 9600. |
|
|
Блок управления отбраковкой. Задержка отбраковки - время между срабатыванием датчика и принятием ПЛК решения об отбраковке/пропуске кода. Удержание отбраковки - время удержания сигнала отбраковки. Задержка камеры - время между срабатыванием датчика и триггером камеры. Дребезг датчика - время после сигнала срабатывания датчика, на протяжении которого не будет приниматься новый сигнал. Должен быть чуть больше, чем длина единицы продукции. Макс. активация датчика - максимальная продолжительность сигнала с датчика, при достижении которой будет выдана ошибка и остановлен текущий режим работы. Используется для выявления запыления или смещения датчика. Дребезг датчика отбраковки. Датчик отбраковки - специальный датчик, который стоит после камеры, очень близко к отбраковщику. Параметр нужен для режима, когда отбраковка происходит не по задержке, а по срабатыванию второго датчика (отбраковки). |
|
|
Блок управления очередью отбраковки. Длина очереди указывается в штуках. Фактически это кол-во тактов, поступающих на дискретный вход для датчика продукта. В дуплексным машинах или машинах с несколькими ручьями ленты, длина очереди все равно будет равна кол-ву тактов, при том, что на один такт могут обрабатываться несколько ед. продукции. Валидация индексов. При каждом срабатывании датчика или отбраковщика в очередь добавляется или удаляется из нее один элемент соответственно. Данный параметр включает проверку, что вошедший в очередь элемент будет отбракован последовательно после элемента с предыдущим индексом. Очистка очереди при старте - очередь будет очищаться каждый раз при старте сериализации. Нужно для тех случаев, когда коды между датчиком и отбраковщиком при каждом стопе сериализации запоминать не нужно. Вредительно для тех случаев, когда между датчиком и отбраковщиком может находиться большой массив кодов. |
|
|
Включение режима энкодера для отбраковки по задержке. Каждое событие элементов очереди будет рассматриваться относительно тактов энкодера вместо тиков времени. Режим работы по энкодеру предусматриваем наличие самого энкодера на линии и позволяет оставлять момент срабатывания камеры и отбраковщика неизменным для разных скоростей линии. |
|
|

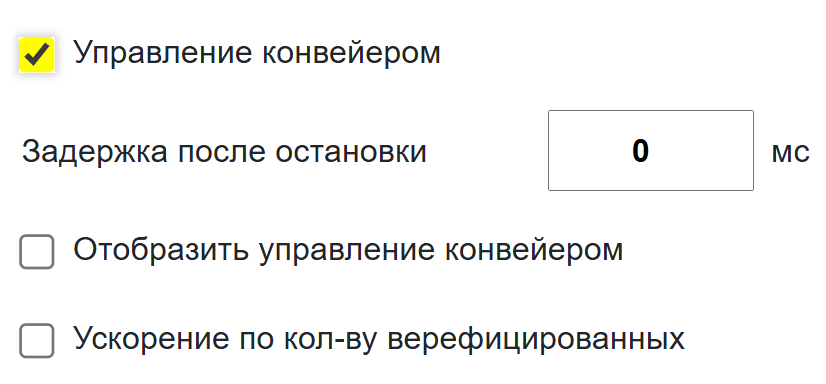

Блок управления конвейером. Задержка после остановки |
